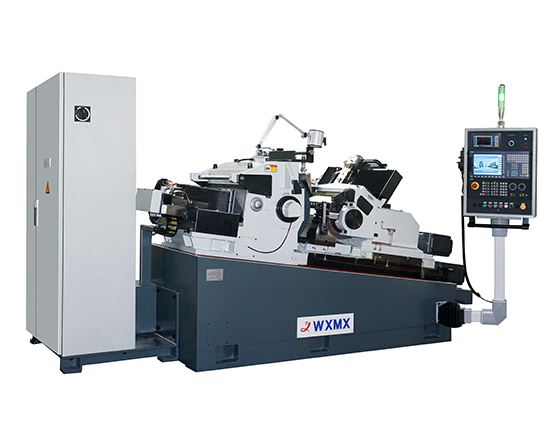

一、 機床主要特點：

1. 機床采用斜置床身，砂輪架固定、導輪架移動布局；

2. 機床砂輪主軸和導輪主軸均采用雙支承滾動軸承結構，砂輪主軸可裝內置式動平衡；

3. 導輪架上下滑板進給導軌均采用貼塑導軌，由伺服電機經滾珠絲杠驅動；

4. 砂輪修整器采用金剛滾輪修整，滾輪回轉由伺服電機驅動；

5. 砂輪修整器進給和往復運動均采用伺服電機驅動滾珠絲杠結構，進給和往復導軌均為滾動導軌；

6. 導輪修整器往復采用減速電機交流變頻無極調速；

7. 導輪回轉采用主軸電機驅動

8. 冷卻系統采用磁滾紙帶過濾冷卻箱；

9. 機床控制系統采用西門子伺服系統。

二、 主要用途和適用范圍

本機床主要用于對各種圈類、軸類零件的圓柱面進行貫穿磨，對各種階梯、錐形和圓柱形回轉面進行半自動或自動切入磨削。機床適宜小批和成批生產。

三、主要規格參數：

磨削工件范圍：                                                   Φ10～Φ200 mm

磨削長度

貫穿磨                                                                200mm

切入磨                                                                390 mm

磨削輪規格                                                          600×400×305 mm

導輪規格                                                             350×400×203 mm

磨削輪轉速                                                          1410r/min

導輪轉速                                                             10～450r/min

導輪回轉角

垂直面內                                                             -2°～+4°

水平面內                                                             -1°～+2°

進給最小值                                                          0.001 mm

砂輪中心連線至托架底面距離                                200 mm

砂輪中心連線至地面距離                                      1050 mm

砂輪修整器最小進給量                                          0.001 mm

冷卻液流量                                                           200 L/min

砂輪電機功率                                                       30KW

導輪電機功率                                                       4 KW

機床總功率                                                          約42 KW

機床引接電源                                                     3N-380V/50 Hz

機床外形尺寸                                                     4150×1845×1700 mm

機床凈重                                                           10000 Kg

三、 磨削精度：

圓度                                                               0.0006mm

圓柱度                                                            0.001mm

粗糙度                                                           Ra0.125μm
